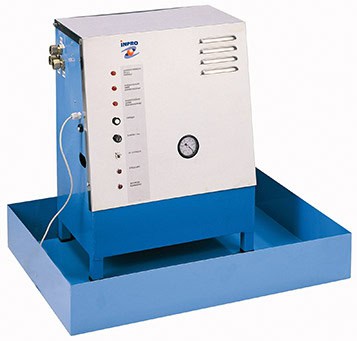

Groupe de transfert monotube aspiration- N

N 1 pompe

Caractéristiques & applications spécifiques

• L’approvisionnement fioul se fait par gravité depuis le réservoir interne du GPS,
• donc le GPS doit être placé a proximité du/des points de consommation.
• Le GPS porte 2 sorties pour 2 brûleurs en standard, mais sorties additionnelles peuvent être fournies sous commande
• Différents modèles de GPS son disponibles avec différentes tailles de réservoir.
• L’hauteur d’aspiration est limité a 9m horizontal vertical ou 200m (cf. courbes d’aspiration pages 1 & 3).
• Indiqué pour installations en monotube en général. L’Inpro GPS n’a pas besoin de contrôles électroniques externes.
• Une valve anti siphon ou électrovanne normalement fermée sera nécessaire à la cuve principale lorsque le niveau de fioul dans cette cuve est au dessus du niveau du GPS.
• Versions de GPS spéciales sont disponibles avec une plus grande capacité de réservoir, pour agir comme réservoir du générateur électrogène.

Caractéristiques Techniques

• Sortie tout ou rien de l’alarme générale.
• Sortie alimentation pour relier électriquement une électrovanne antisiphon.
• Bac de rétention avec capteur i


  MODEL		GPS-35 N	GPS-70 N	GPS-130 N	GPS-200 N	GPS-350 N	GPS-950 N	GPS-1500 N
  FLOW	l/h	30	70	130	200	350	950	1500
  POWER SUPPLY (50 Hz)	VOLTS	230/400 single-phase	230/400 tri-phase (*)	230/400 tri-phase (*)	230/400 tri-phase (*)	230/400 tri-phase (*)	230/400 tri-phase (*)	230/400 tri-phase (*)
  MOTOR POWER	C.V.	1/6	1/4	1/3	1/3	1/3	3/4	1
  RECOMMENDED SUCTION PIPE	mm Ø (OD)	12	15	15	18	22	25	32
  SUCTION	BSP Thread	G 3/8”F	G ½”F	G ½”F	G ¾”F	G ¾”F	G 1”F	G 1 ¼” F
  RETURN PIPE BURNER	BSP Thread	G 3/8”F	G ½”F	G ½”F	G ½”F	G ¾”F	G ¾”F	G ¾”F
  TANK CAPACITY	lts.	13,6	35	35	35	163	163	217
  MOTOR PROTECTION	IP	20	55	55	55	55	55	55

  – (*) There is a 230 single-phase version (W)
  – 1) 3/4” F Connection, 2) 1” F Connection GPS N GPSN
