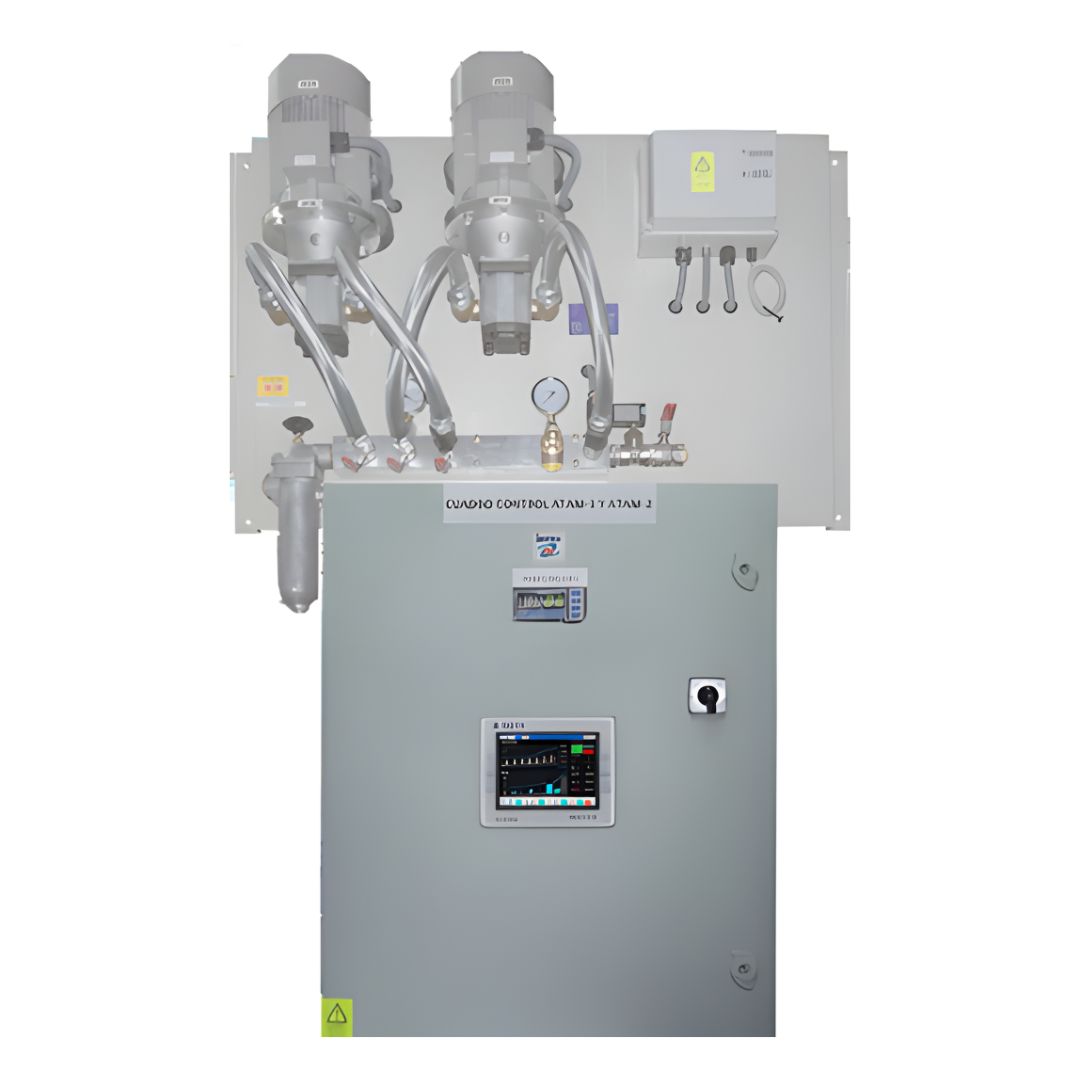

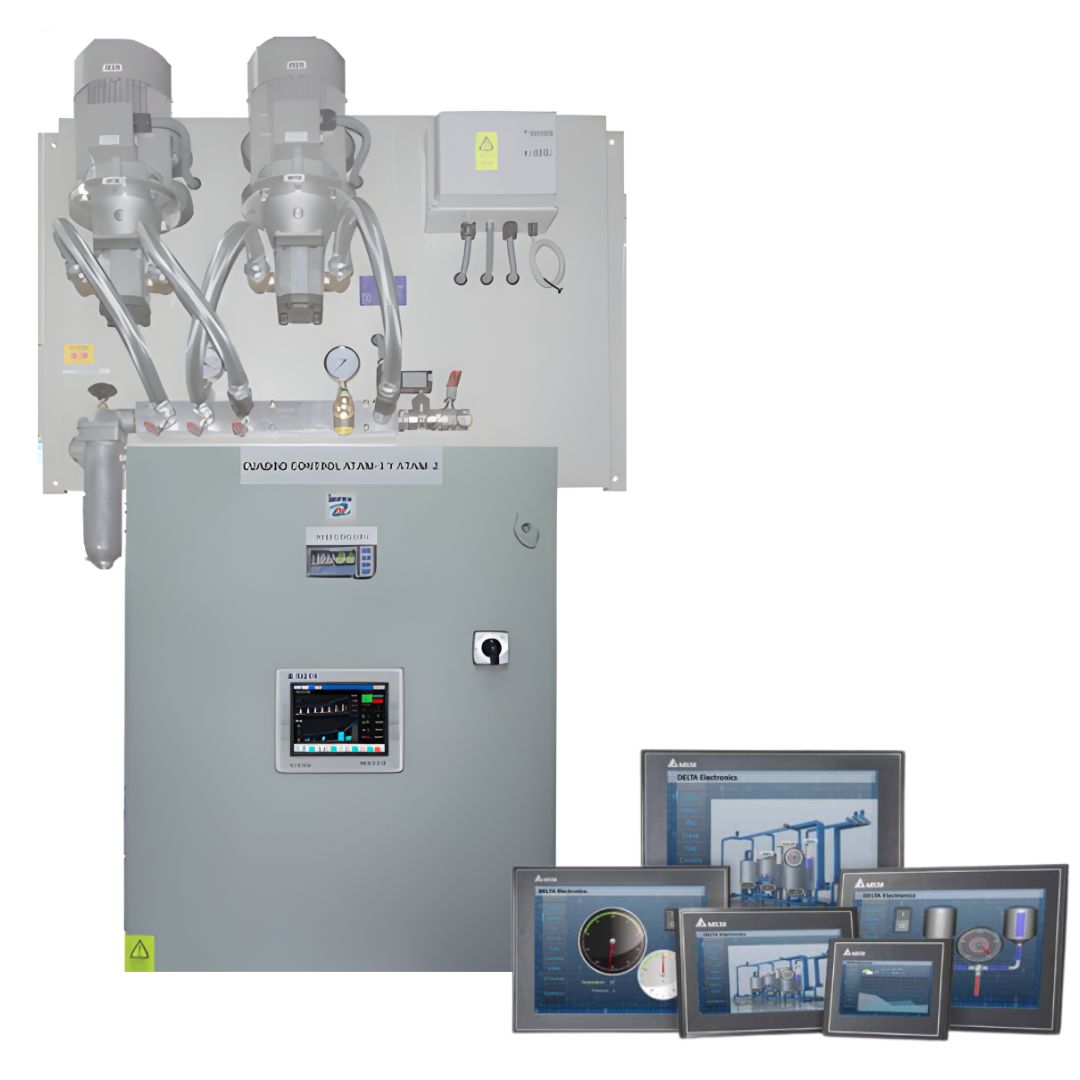

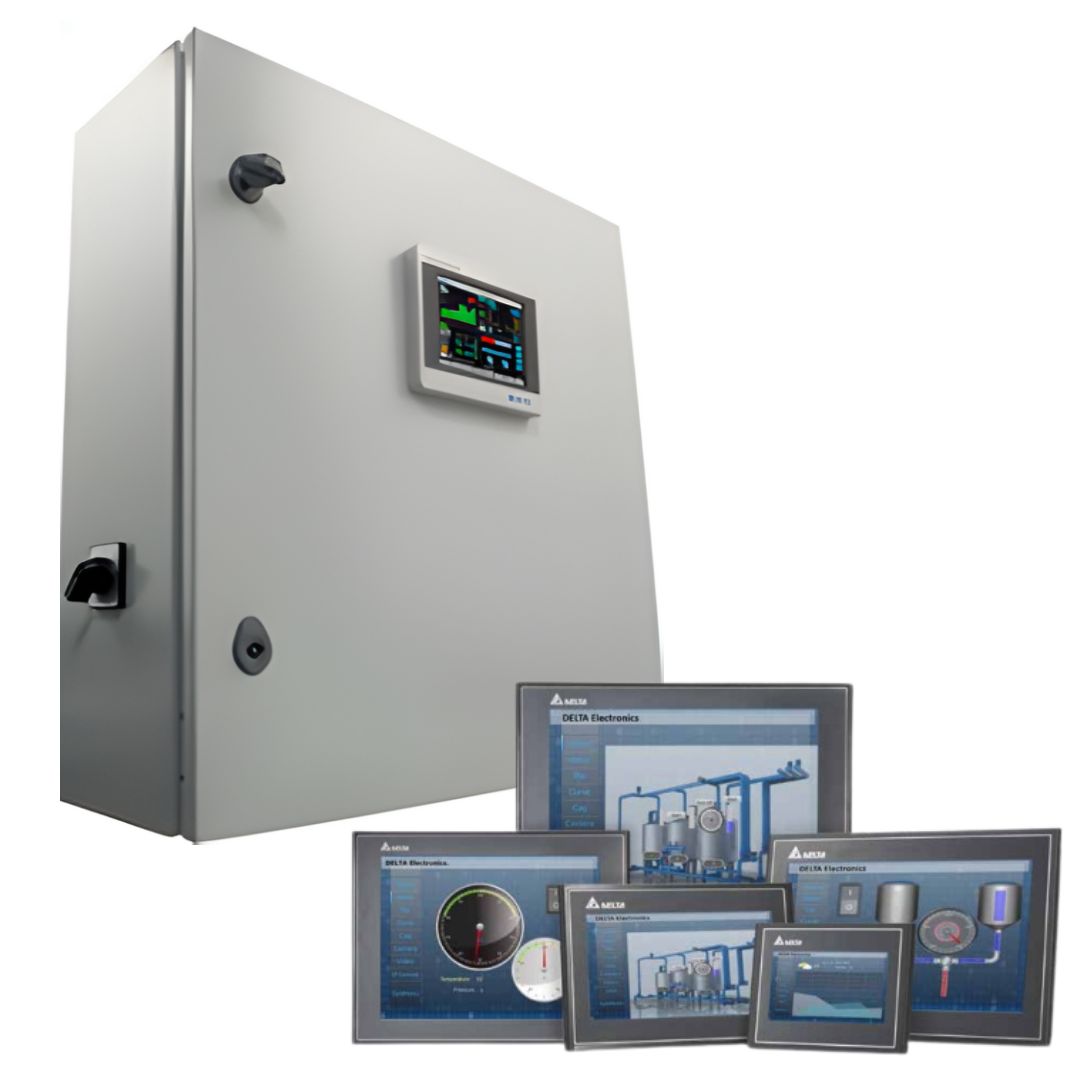

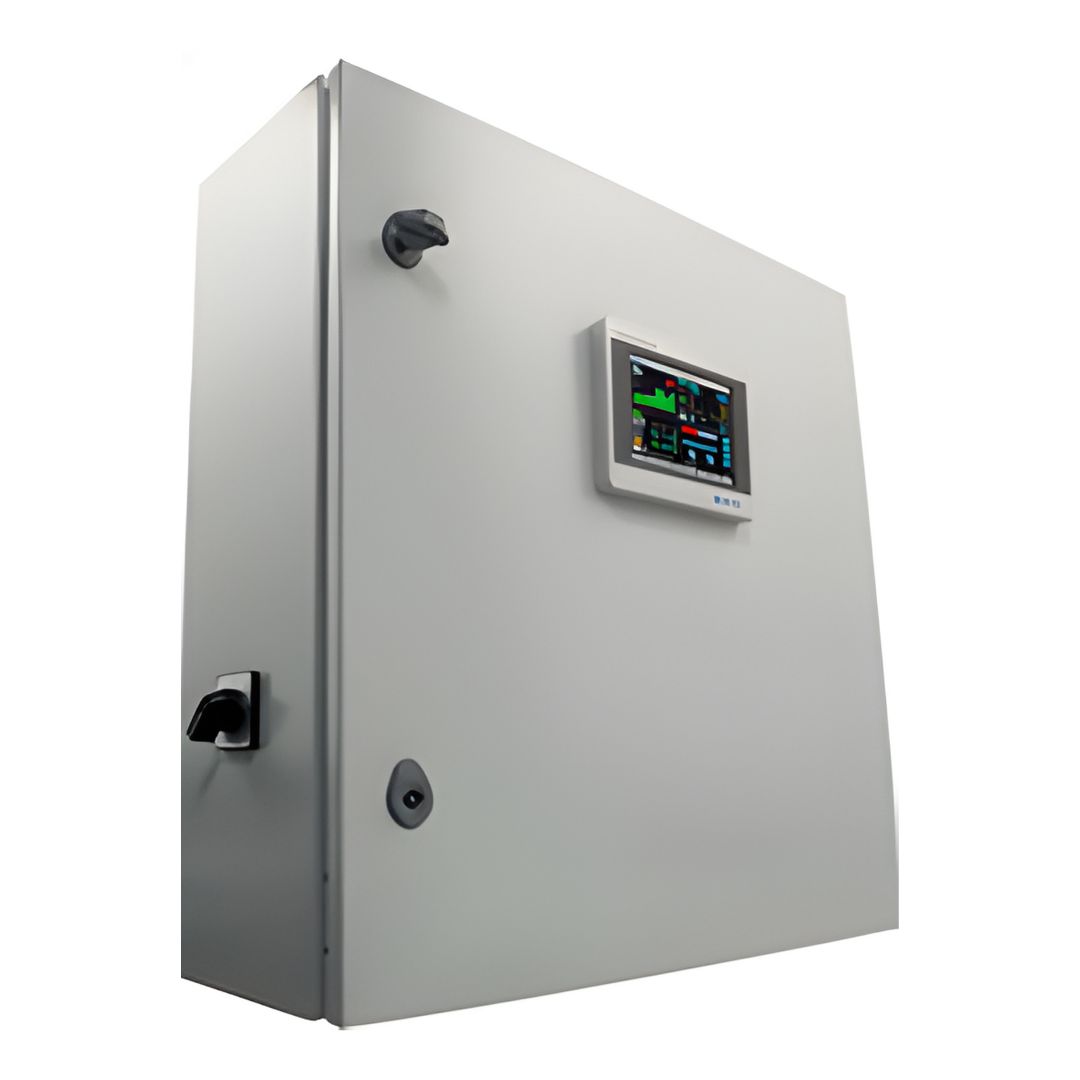

MCP+ Panel de Control Master

Master Control Panel (MCP+) para automatización de llenado en generadores de emergencia.

DESCRIPCIÓN

El cuadro de control  MCP+ para generadores de emergencia, es el complemento perfecto para los sistemas de trasiego INPRO de combustibles.

CARACTERÍSTICAS TÉCNICAS

El cuadro de control MCP+ puede gestionar las diferentes áreas de llenado dependiendo de la configuración y necesidades del proyecto, de acuerdo con la distribución técnica de las instalaciones y las distancias del edificio.
.
El PLC dispone de múltiples capacidades de comunicación, siendo una de las más utilizadas Modbus TCP para enviar información entre máquinas y/o a BMS.
.
Su componente principal es un autómata modular configurado con las tarjetas de entradas y salidas analógicas/digitales necesarias para cada instalación, permitiendo el funcionamiento ideal de seguridad y fiabilidad en cada instalación específica como:
  • Control de nivel del tanque principal.
  • Control de nivel del tanque diario del generador.
  • Control de bombas de trasiego
  • Control de filtrado preventivo de combustible.
  • Caudalímetro.
  • Detección de fugas.
  • Sensores analógicos de vacío y presión
  • Integración con otros controladores y sistemas
  • Señales digitales de redundancia para control de seguridad.
  • Arrancadores y protección térmica motor
Dimensions (HxWxD in mm)
MODELO A 800x600x250
MODELO B 1000x800x250
MODELO C 600x500x200
CLASIFICACIÓN DE PROTECCIÓN IP 66
GABINETE / CARCASA Metal, Pintado con epoxi RAL7035
TEMPERATURA DE OPERACIÓN 0 to 40ºC (32 to 104ºF)
PROTECCIÓN DEL MOTOR Motor Starter or VFD Drive
Protección contra sobrecarga
RELÉS DE SALIDA De acuerdo con los requisitos del proyecto
RELÉS DE ENTRADA De acuerdo con los requisitos del proyecto
COMUNICACIÓN Modbus RTU (RS 485) (*)
Modbus TCP IP (Ethernet) (**)
Otros: CANopen, RS232,..(***)
TENSIÓN DE ALIMENTACIÓN 230 V (I) 50 – 60 Hz
400 V (III) 50 – 60 Hz
PARA OTROS VOLTAJES CONSULTAR -
APROBACIÓN CE
NORMAS EN61131-2:2007
DIRECTIVA EMC (2004/108/EC)
DIRECTIVA DE BAJA TENSIÓN (2006/95/EC)

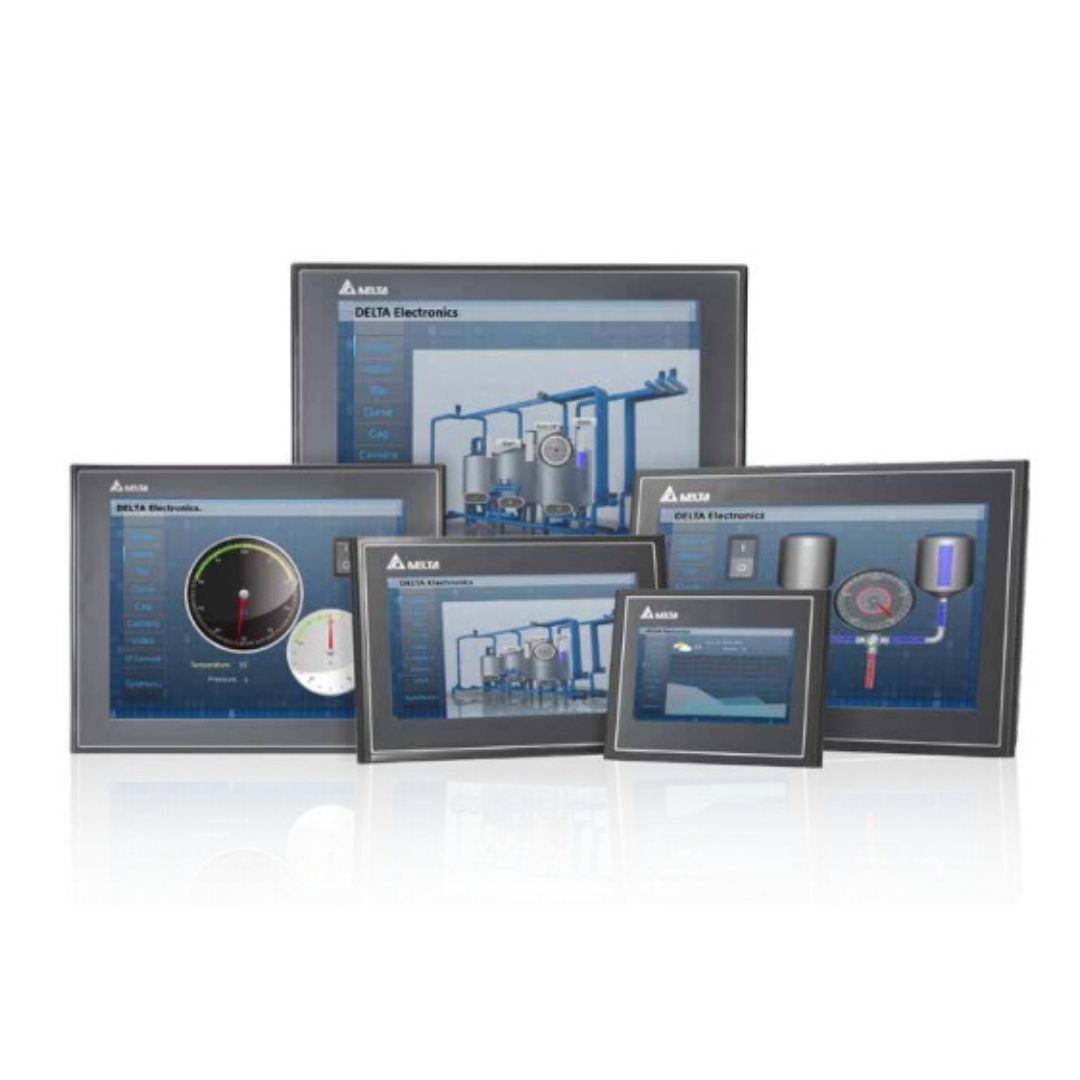

Ventajas de la Pantalla HMI Delta :

  1. Visualización Clara: Pantallas táctiles a color de alta resolución para una interfaz de usuario nítida y legible.
  2. Amplia Conectividad: Múltiples puertos de comunicación (Ethernet, serial) para conectarse fácilmente con PLCs y otros dispositivos.
  3. Interfaz Intuitiva: Software de diseño (DOPSoft) fácil de usar para crear pantallas de operación eficientes.
  4. Monitorización y Control: Permite monitorear el estado del PLC y los procesos en tiempo real, así como enviar comandos.
  5. Recolección de Datos: Capacidades para registro de datos, alarmas y tendencias, lo que facilita el análisis y la optimización.
